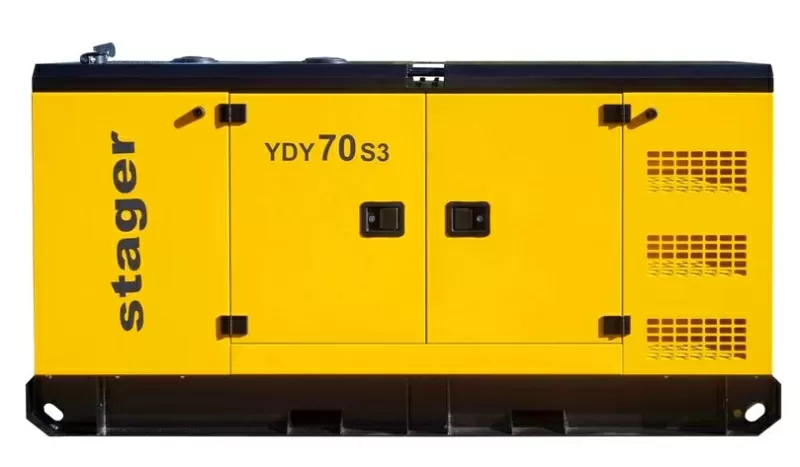

Stager YDY70S3 Generator diesel trifazat izolat fonic 50kW

Alternator Y224EL, grad de protectie IP23, clasa de izolare H;
Tampoane anti-vibrații;
Filtru de aer uscat, filtru de combustibil, filtru de ulei;
Rezervor de combustibil cu acces cu cheie;
Întrerupător de rețea;
Buton de oprire de urgență montat pe exteriorul carcasei;
Capace de protecție a terminalelor de curent electric (pentru a restricționa accesul sau atingerea accidentală)
Carcasa insonorizata cu usi de acces pentru interventii de intretinere si reparatii;
Ușile de acces ale generatorului sunt echipate cu garnituri de cauciuc;
Tampoane laterale din cauciuc pentru ușile generatorului care împiedică lovirea accidentală a generatorului în cazul deschiderii lor complete;
Fante de ventilatie dotate cu grila de protectie pentru a evita patrunderea obiectelor mari din exterior in interiorul generatorului;
Fereastra de vizualizare a panoului de control, situată pe o ușă care se încuie;
Panou de control SmartGen HGM 4020;
baterie de pornire 24V, suport si cabluri;
Instalatie electrica ordonata dupa coduri de culoare si numere care faciliteaza interventiile chiar si de la distanta;
Inele de ridicare in partea superioara a carcasei, iar sasiul este dotat cu fante pentru incarcare/descarcare cu ajutorul stivuitoarelor.
conector ATS
Baterie
Ecran digital
Echipat cu preîncălzire
Opțional:
ATS
Modul de conectare CMM366A-4G GSM

Date tehnice:
GENERATOR
Putere nominala: 62 kVA / 50 kW
Putere maxima: 70 kVA / 56 kW
Tensiune nominala: 230/400 V
Frecventa: 50 Hz
Curent nominal: 89,5 A
Factorul de putere (cos Φ): 0,8
Capacitate rezervor de combustibil: 164 L
Autonomie @ 100% sarcină: 10 ore
Nivel de zgomot LwA: 95 dB(A)
Grad de protectie: IP23
Dimensiuni (Lxlxh): 2520x1050x1440 mm
Greutate neta: 1256 kg
Panou de control: SMARTGEN HGM 4020

ALTERNATOR
Model alternator: Y224EL
Tip cablare: Conexiune stea
Putere nominala: 50 kW
Eficiență: 88,60%
Excitare: autoexcitare
TIF (factor de influență a telefonului): < 50
THF (distorsiune datorată armonicilor): < 2%
Clasa de izolare: H
Grad de protectie: IP23
Numar de rulmenti: 1
Faza/Poli: 3
Factor de putere: 0,8
Reglarea tensiunii: stare constantă: ≤±1%, stare instantanee: 3%
Altitudine: 1000 m
Supraviteză (min-1): 20%

MOTOR
Model motor: YD4EZLD
Tip motor: Motor diesel, în 4 timpi, 4 cilindri în linie, răcire cu apă
Putere nominală @1500rpm: 63 kW
Alezajul x cursa: 105x118 mm
Capacitate cilindrului: 4.087 L
Raport de compresie: 18:1
Tip regulator: electronic

SISTEM DE ADMITERE
Tip de aspirare: Turbo
Max. rezistență la admisie: 4,9 kPa
Debit de aer: 4,84 m³/min

SISTEM DE EVACUARE
Temperatura gazelor de eșapament (după Turbo): 550ºC
Debit gaz de evacuare: 12,33 m³/min
Contrapresiunea max. evacuare: 6 kPa

SISTEM DE LUBRIFICARE
Capacitate baie de ulei: 13 L
Tip ulei: PRO 10W-30
Consum de ulei (ca % din consumul de combustibil): 0,82%
Avertizare de presiune scăzută a uleiului: 100 kPa

SISTEM DE RĂCIRE
Capacitate lichid de răcire a motorului: 7,2 L
Capacitate lichid de racire (cu radiator): 14,1 L
Max. avertizare temperatură lichid de răcire: 95ºC
Max. temperatura radiatorului: 50ºC

SISTEM DE ALIMENTARE
Tip de injecție: injecție directă
Consum de combustibil (50%): 9,92 L/h
Consum de combustibil (75%): 13,39 L/h
Consum de combustibil (100%): 16,87 L/h

PORNIREA SISTEMULUI
Capacitate motor electric: 5 kW
Tensiune de pornire: 24 V
Capacitate baterie: 2x80 Ah

PANOU DE CONTROL
Panoul SmartGen HGM4020 este utilizat pentru controlul și monitorizarea automată a generatorului de curent. Poate îndeplini funcții precum: pornire/oprire automată, măsurare date, alarme de protecție etc.
Toți parametrii pot fi configurați de pe panoul frontal sau folosind interfața USB (sau RS485) și un computer. Poate fi utilizat pe scară largă în toate tipurile de sisteme de control automat datorită structurii sale compacte, conexiunilor simple și fiabilității ridicate.

Caracteristici:
Display LCD ce permite vizualizarea usoara a informatiilor, rezolutie 132 x 64 pixeli;
Portul de comunicație RS485 permite 3 funcții „la distanță” prin protocolul MODBUS;
Funcția de control și protecție: pornire/oprire automată a generatorului, transfer de sarcină (control ATS) și afișare și protecție a erorilor;
Setarea parametrilor: permite utilizatorului să modifice setările și să le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar și atunci când este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si ajustati prin interfata USB (sau interfata RS485) folosind un PC;
Senzorii multipli de temperatură, presiune și nivel de combustibil pot fi utilizați direct, parametrii pot fi definiți de utilizator;
Măsurarea și afișarea următorilor parametri ai motorului: temperatura, presiunea uleiului, nivelul combustibilului, rpm, tensiunea bateriei, tensiunea redresorului, numărul de ore de funcționare, numărul de porniri;
Poate măsura și afișa parametrii de tensiune, curent, frecvență și putere ai rețelei/generatorului.

Date tehnice:
Tensiune de alimentare: 8 ~ 35 Vdc
Consum de energie: < 3 W (mod standby: ≤ 2 W)
Temperatura de funcționare: (-25 ~ +70)ºC
Frecvența alternatorului: 50 / 60 Hz
Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W
Gama de intrare a tensiunii alternatorului
- 3P4W (trifazat 4 fire): 15Vac – 360Vac (ph-N)
- 3P3W (trifazat 3 fire): 30Vac – 620Vac (ph-ph)
- 1P2W (monofazat 2 fire): 15Vac – 360Vac (ph-N)
- 2P3W (bifazat 3 fire): 15Vac – 360Vac (ph-N)
Tensiune senzor RPM: 1,0 V – 24,0 V (RMS)
Frecvența senzorului de viteză: 10000 Hz (max.)
Pornire releu de ieșire: 5A 28Vdc la ieșirea sursă
Releu de ieșire combustibil: 5A 28Vcc la ieșirea sursă
Relee de ieșire programabile: 4 (1A 28Vdc la ieșire sursă)
Grad de protectie: IP65
AMF: DA
Detectare și afișare kW/A: DA
Interfata programabila: USB / RS485
Port CANBUS: DA
Întreținere: DA
Jurnal de înregistrare: DA
Funcție de pornire de urgență: DA
